Hallo Leute hier erklär ich euch mal wie man die Ventile an einen Xingyue 260 einstellen tut.

Was brauch man an Werkzeug:

• eine kleine Ratsche
• ein 4er Inbus
• ein 5er Inbus
• ein 8er Inbus
• eine 8 Nuss
• eine große Ratsche mit zwei Verlängerungen
• ein 10er Schraubenschlüssel
• ein Gummihammer
• und eine Fühllehre

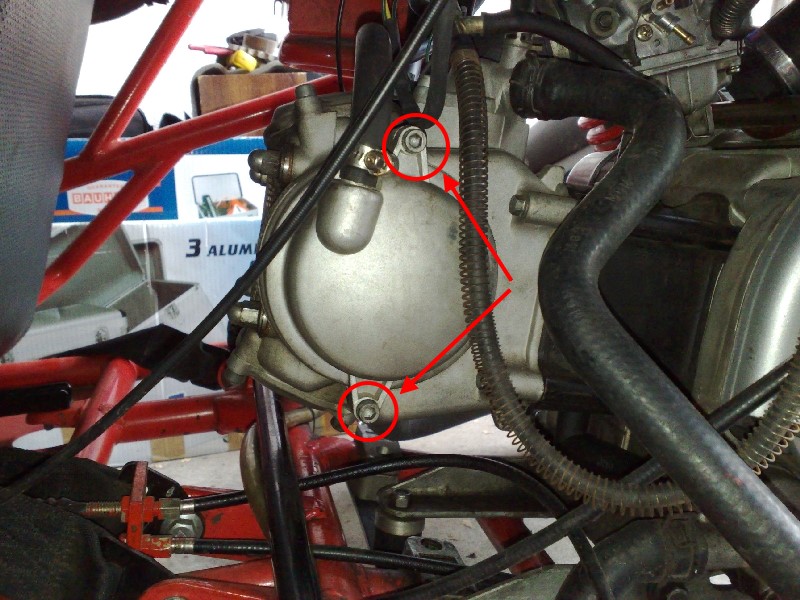

Als erstes löst Ihr die zwei Inbusschrauben, mit einer 5er Inbus.

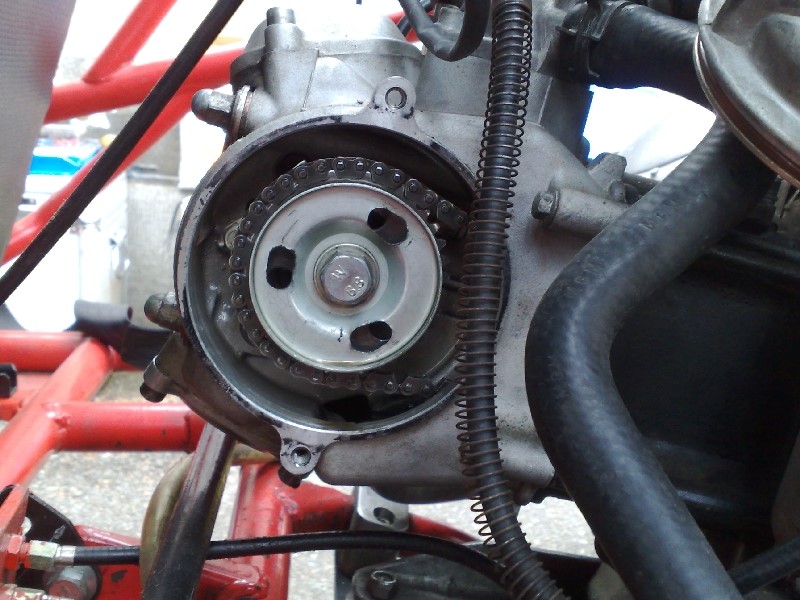

Den Deckel bekommt man am besten mit einen Gummihammer ab, aber vorsichtig drauf schlagen.

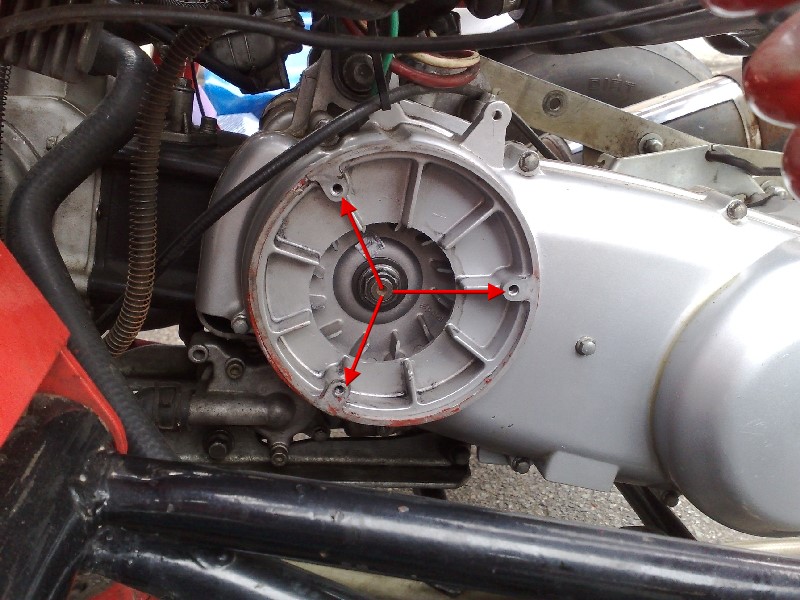

Der nächst schritt ist, die drei Inbusschrauben vom Lüfterraddecken raus schrauben, hier passt ein vierer Inbus

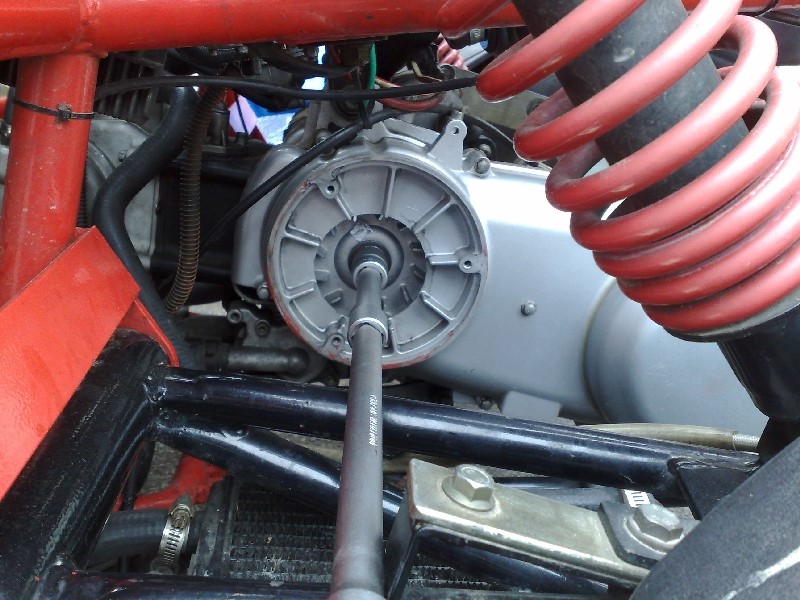

Jetzt braucht ihr die große Ratsche mit den zwei Verlängerungen und der 19er Nuss.

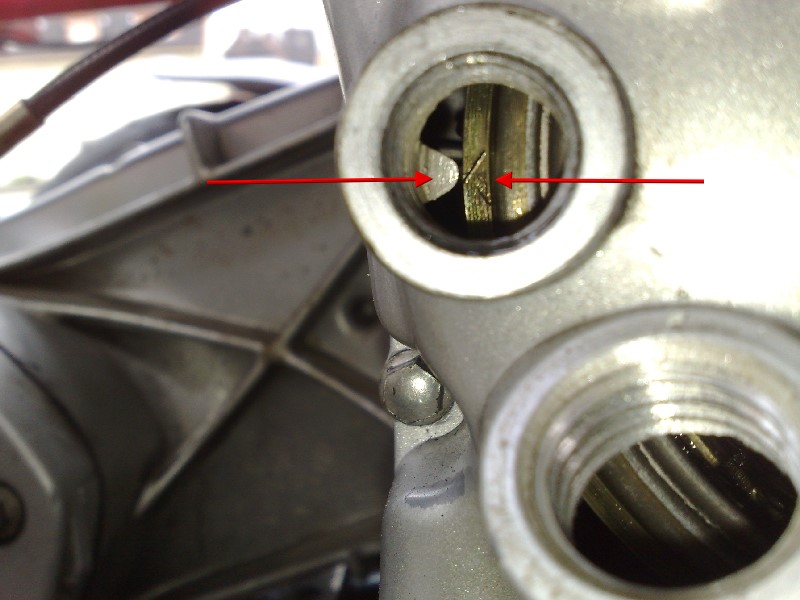

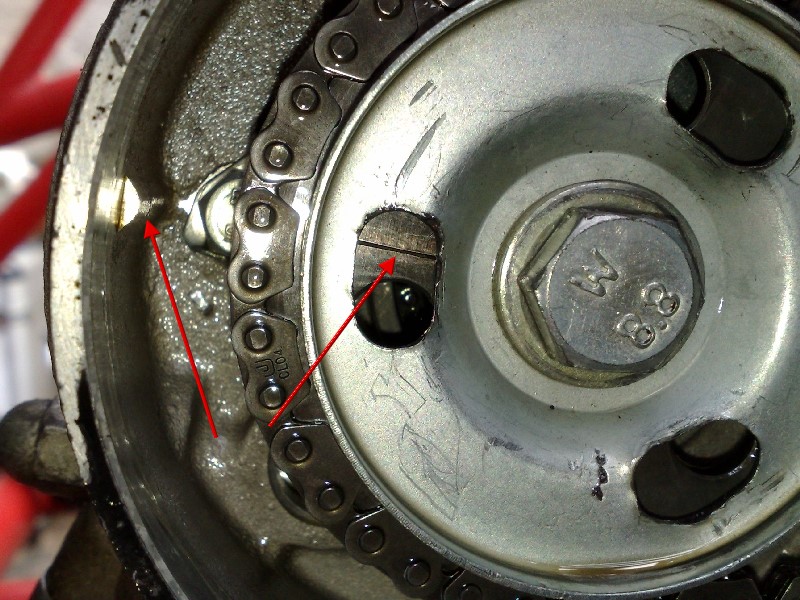

Jetzt dreht ihr an der Ratsche bis die Einkerbung parallel zu den Nippel steht.

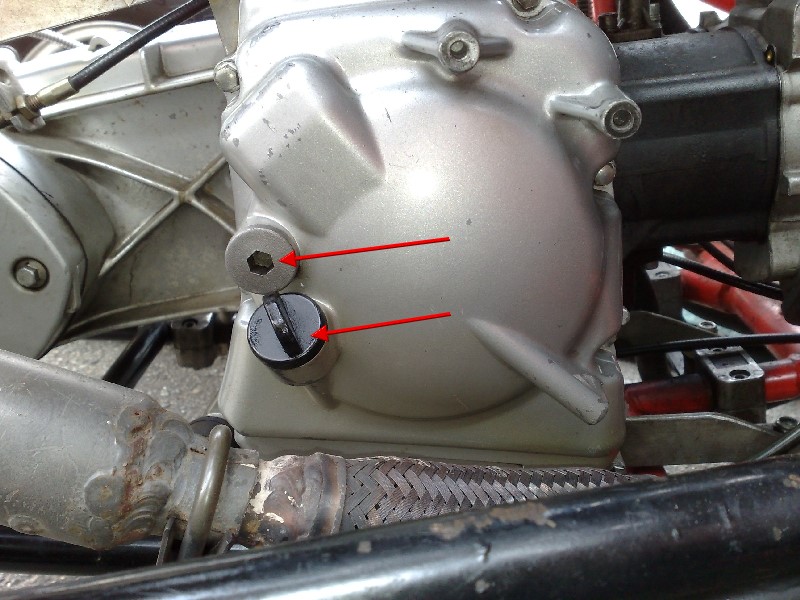

Jetzt geht ihr auf die Beifahrerseite und dreht den Ölmessstab raus. Anschließend löst Ihr den Deckel mit einen 8er Inbus. Später beim wieder eindrehen des Deckels vorsichtig wieder rein drehen, der Deckel bricht sehr gerne ab.

So müsste jetzt der Pfeil zu diesen Nippel stehen, wenn nicht, an der Ratsche vorsichtig drehen bis dies genau parallel steht.

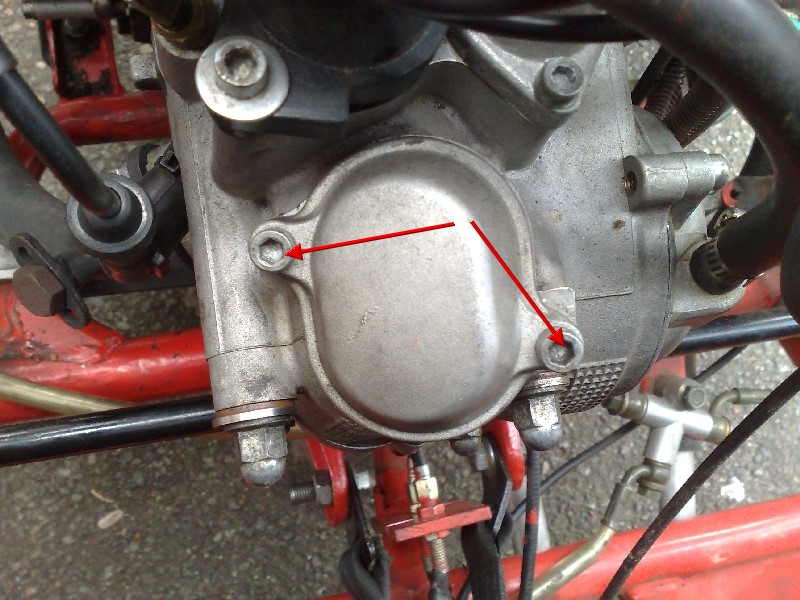

Jetzt öffnet Ihr den Ventildeckel mit 4er Inbus.

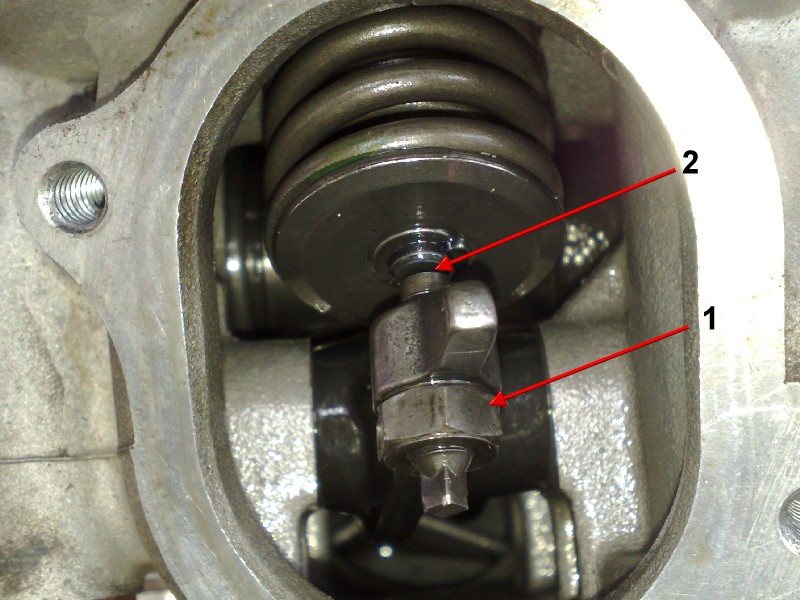

Bei der (2) muß jetzt ein kleiner spalt sein. Achtung nicht bei Ventielüberschneidung einstellen, sondern im Kompressionstakt, denn nur dann sind beide (1) Kipphebel lose.
Ansonsten den Motor einfach eine Umdrehung weiter drehen

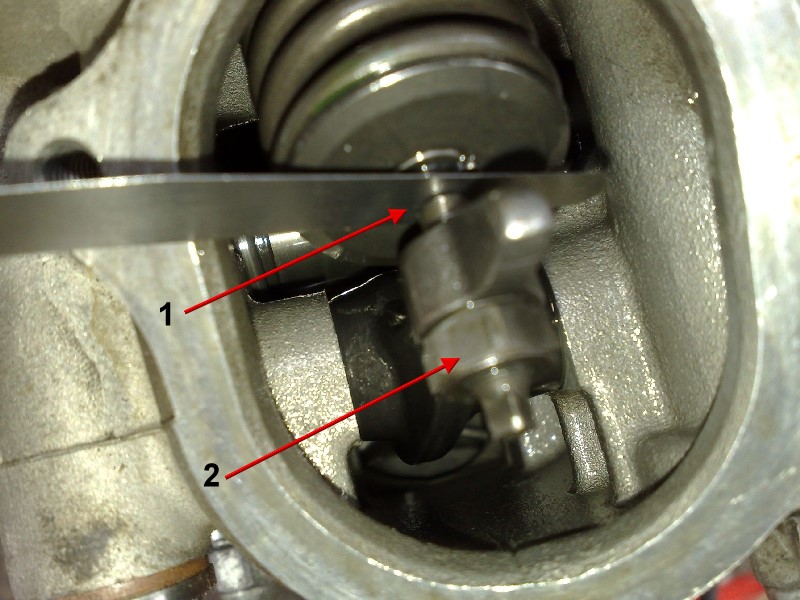

Jetzt nehmt Ihr die Fülllehre, das Einlassventil soll auf 0.10 mm eingestellt werden. Mit einer 8er Nuss löst Ihr den Kipphebel (1), in den Spalt (2) steckt Ihr die Füllerhre rein. Jetzt wir der Kipphebel wieder angezogen. Zur Kontrolle solltet Ihr mal probieren ob da auch 0.15 mm passt, sollte das der fall sein müsst ihr das noch mal wiederholen so das nur das 0.10 mm maß passt.

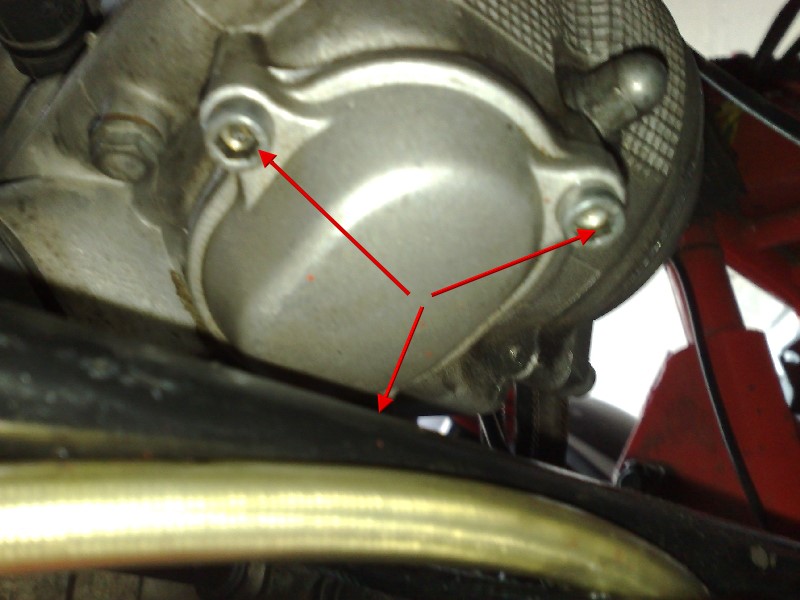

Auf der Unterseite des Motors ist das Auslassventil, also erst mal die 3 Inbusschrauben Lösen. Achtung beim Öffnen kann etwas Öl raus kommen, ca. ein Schnapsglas voll. Das Auslassventil wird auf 0.15 mm eingestellt. Wie das geht wurde ja gerade erklärt.

So das war es schon,  ich hoffe ich konnte euch helfen. Hier noch ein Forum Link zum Beitrag:        Ventile einstellen
